ANSI/ASME B16.5 class 150 RF blind flange
ANSI/ASME B16.5 is one of the most commonly used standards for blind flanges,the nominal size of blind flange from ½” to 24″.Blind flange is used to blank off pipelines,valves and pumps,it can also be used as an inspection cover.It is sometimes referred to as a blank flange.
Specification of ANSI/ASME B16.5 blind flange:
Size: ½”-24″;
Class: 150lb,300lb,400lb,600lb,900lb,1500lb,2500lb;
Face type: Flat Face (FF),Raised Face (RF),Ring Type Joint (RTJ)
Materials of ANSI/ASME B16.5 blind flange:
carbon steel: ASTM A105,A350 LF2,SS400,P235GH,P250GH,C22.8,Q235,20#,16Mn,etc.
stainless steel: ASTM A182 F304,F304L,F316,F316L,F321,F347,F310,F44,F51,etc.
alloy steel: ASTM A694 F42,F46,F52,F56,F60,F65,F70,A182 F5,F9,F91,F12,F11,F22,etc.

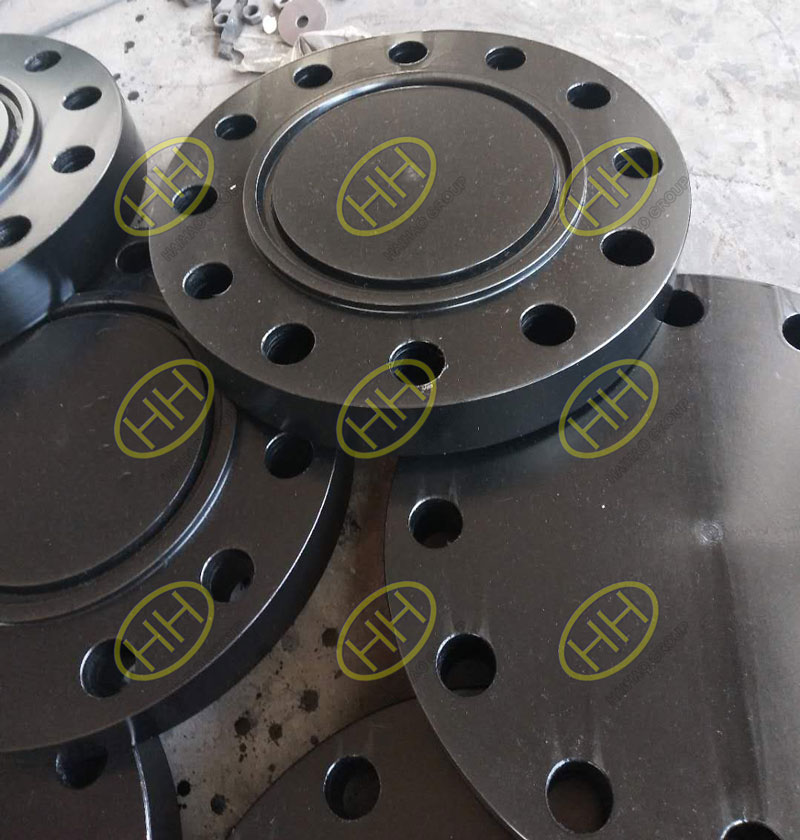

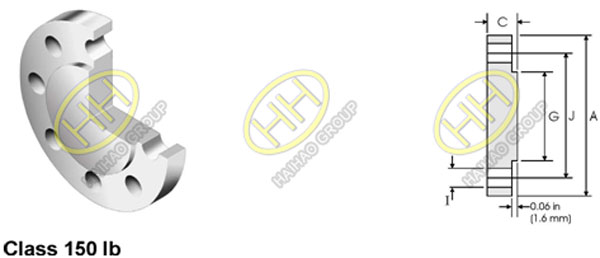

Dimensions of ANSI/ASME B16.5 class 150lb blind flange:
Pipe | Flange Data | Raised Face | Drilling Data | Weight | ||||
Nominal Pipe Size | A | C | G | H | I | J | ||
Outside Diameter | Overall Diameter | Flange Thickness min |
Face Diameter | Number of Holes | Bolt Hole Diameter | Diameter of Circle of Holes | kg/piece | |
in mm | in mm | in mm | in mm | in mm | in mm | |||
½ | 0.840 21.30 |
3.500 88.90 |
0.440 11.20 |
1.380 35.10 |
4 | 0.620 15.70 | 2.380 60.45 | 0.42 |
¾ | 1.050 26.70 |
3.880 98.60 |
0.500 12.70 |
1.690 42.90 |
4 | 0.620 15.70 | 2.750 69.85 | 0.61 |
1 | 1.315 33.40 |
4.250 108.0 |
0.560 14.20 |
2.000 50.80 | 4 | 0.620 15.70 | 3.120 79.25 | 0.86 |
1 ¼ | 1.660 42.20 |
4.620 117.3 |
0.620 15.70 |
2.500 63.50 | 4 | 0.620 15.70 | 3.500 88.90 | 1.17 |
1 ½ | 1.900 48.30 |
5.000 127.0 |
0.690 17.50 |
2.880 73.15 | 4 | 0.620 15.70 | 3.880 98.60 | 1.53 |
2 | 2.375 60.30 |
6.000 152.4 |
0.750 19.10 |
3.620 91.90 | 4 | 0.750 19.10 | 4.750 120.7 | 2.42 |
2 ½ | 2.875 73.00 |
7.000 177.8 |
0.880 22.40 |
4.120 104.6 | 4 | 0.750 19.10 | 5.500 139.7 | 3.94 |
3 | 3.500 88.90 |
7.500 190.5 |
0.940 23.90 |
5.000 127.0 | 4 | 0.750 19.10 | 6.000 152.4 | 4.93 |
3 ½ | 4.000 101.6 |
8.500 215.9 |
0.940 23.90 |
5.500 139.7 | 8 | 0.750 19.10 | 7.000 177.8 | 6.17 |
4 | 4.500 114.3 |
9.000 228.6 |
0.940 23.90 |
6.190 157.2 | 8 | 0.750 19.10 | 7.500 190.5 | 7.00 |
5 | 5.563 141.3 |
10.00 254.0 |
0.940 23.90 |
7.310 185.7 | 8 | 0.880 22.40 | 8.500 215.9 | 8.63 |
6 | 6.625 168.3 |
11.00 279.4 |
1.000 25.40 |
8.500 215.9 | 8 | 0.880 22.40 | 9.500 241.3 | 11.3 |
8 | 8.625 219.1 |
13.50 342.9 |
1.120 28.40 |
10.62 269.7 | 8 | 0.880 22.40 | 11.75 298.5 | 19.6 |
10 | 10.75 273.0 |
16.00 406.4 |
1.190 30.20 |
12.75 323.9 | 12 | 1.000 25.40 | 14.25 362.0 | 28.8 |
12 | 12.75 323.8 |
19.00 482.6 |
1.250 31.75 |
15.00 381.0 | 12 | 1.000 25.40 | 17.00 431.8 | 43.2 |
14 | 14.00 355.6 |
21.00 533.4 |
1.380 35.10 |
16.25 412.8 | 12 | 1.120 28.40 | 18.75 476.3 | 58.1 |
16 | 16.00 406.4 |
23.50 596.9 |
1.440 36.60 |
18.50 469.9 | 16 | 1.120 28.40 | 21.25 539.8 | 76.0 |
18 | 18.00 457.2 |
25.00 635.0 |
1.560 39.60 |
21.00 533.4 | 16 | 1.250 31.75 | 22.75 577.9 | 93.7 |
20 | 20.00 508.0 |
27.50 698.5 |
1.690 42.90 |
23.00 584.2 | 20 | 1.250 31.75 | 25.00 635.0 | 122 |
24 | 24.00 609.6 |
32.00 812.8 |
1.880 47.80 |
27.25 692.2 | 20 | 1.380 35.10 | 29.50 749.3 | 185 |
Notes:
- Weights are based on manufacturer’s data and are approximate.
- Flat face flanges may be provided at full thickness,C,or with raised face removed (the latter is nonstandard).
