ANSI/ASME B16.5 class 900lb blind flange dimensions

ANSI/ASME B16.5 is one of the most commonly used standards for blind flanges,the nominal size of blind flange from ½” to 24″.Blind flange is used to blank off pipelines,valves and pumps,it can also be used as an inspection cover.It is sometimes referred to as a blank flange.

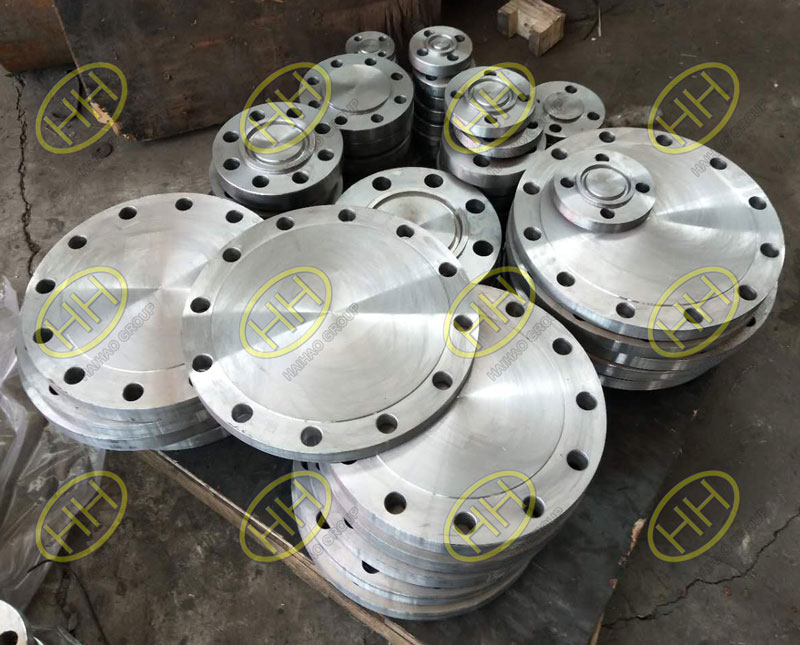

ASTM A350 LF2 RF RTJ blind flanges

ASTM A350 LF2 RF RTJ blind flanges

Specification of ANSI/ASME B16.5 blind flange:

Size: ½”-24″;

Class: 150lb,300lb,400lb,600lb,900lb,1500lb,2500lb;

Face type: Flat Face (FF),Raised Face (RF),Ring Type Joint (RTJ)

Materials of ANSI/ASME B16.5 blind flange:

carbon steel: ASTM A105,A350 LF2,SS400,P235GH,P250GH,C22.8,Q235,20#,16Mn,etc.

stainless steel: ASTM A182 F304,F304L,F316,F316L,F321,F347,F310,F44,F51,etc.

alloy steel: ASTM A694 F42,F46,F52,F56,F60,F65,F70,A182 F5,F9,F91,F12,F11,F22,etc.

Dimensions of ANSI/ASME B16.5 class 900lb blind flange:

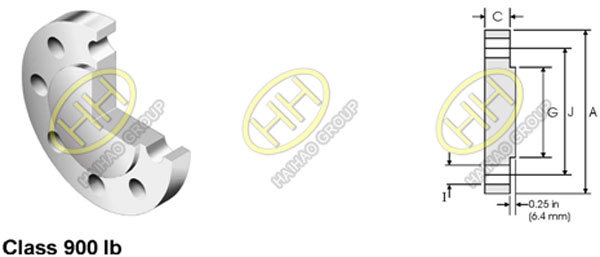

ANSI ASME B16.5 Class 900 Blind Flange Dimensions

ANSI ASME B16.5 Class 900 Blind Flange Dimensions

Nominal Pipe Size Pipe Flange Data Raised Face Drilling Data Weight
A C G H I J
Outside Diameter Overall Diameter Flange Thickness min Face Diameter Number of Holes Bolt Hole Diameter Diameter of Circle of Holes kg/piece
in
mm
in
mm
in
mm
in
mm
in
mm
in
mm
½ 0.840 21.30 4.750 120.6 0.880 22.30 1.380 35.10 4 0.880 22.30 3.250 82.50 1.77
¾ 1.050 26.70 5.120 130.0 1.000 25.40 1.690 42.90 4 0.880 22.30 3.500 88.90 2.42
1 1.315 33.40 5.880 149.3 1.120 28.40 2.000 50.80 4 1.000 25.40 4.000 101.6 3.57
1.660 42.20 6.250 158.7 1.120 28.40 2.500 63.50 4 1.000 25.40 4.380 111.2 4.15
1.900 48.30 7.000 177.8 1.250 31.70 2.880 73.15 4 1.120 28.40 4.880 123.9 5.75
2 2.375 60.30 8.500 215.9 1.500 38.10 3.620 91.90 8 1.000 25.40 6.500 165.1 10.1
2.875 73.00 9.620 244.3 1.620 41.10 4.120 104.6 8 1.120 28.40 7.500 190.5 14.0
3 3.500 88.90 9.500 241.3 1.500 38.10 5.000 127.0 8 1.000 25.40 7.500 190.5 13.1
4 4.500 114.3 11.50 292.1 1.750 44.50 6.190 157.2 8 1.250 31.70 9.250 234.9 26.9
5 5.563 141.3 13.75 349.2 2.000 50.80 7.310 185.7 8 1.380 35.00 11.00 279.4 36.5
6 6.625 168.3 15.00 381.0 2.190 55.60 8.500 215.9 12 1.250 31.70 12.50 317.0 47.40
8 8.625 219.1 18.50 469.9 2.500 63.50 10.62 269.7 12 1.500 38.10 15.50 393.7 82.5
10 10.75 273.0 21.50 546.1 2.750 69.85 12.75 323.9 16 1.500 38.10 18.50 469.9 122
12 12.75 323.8 24.00 609.6 3.120 79.25 15.00 381.0 20 1.500 38.10 21.00 533.4 173
14 14.00 355.6 25.25 641.3 3.380 85.80 16.25 412.8 20 1.620 41.10 22.00 558.8 206
16 16.00 406.4 27.75 704.8 3.500 88.90 18.50 469.9 20 1.750 44.40 24.25 615.9 259
18 18.00 457.2 31.00 787.4 4.000 101.6 21.00 533.4 20 2.000 50.80 27.00 685.8 367
20 20.00 508.0 33.75 857.2 4.250 107.9 23.00 584.2 20 2.120 53.80 29.50 749.3 463
24 24.00 609.6 41.00 1041.4 5.500 139.7 27.25 692.2 20 2.620 66.55 35.50 901.7 876

Notes: Weights are based on manufacturer’s data and are approximate.
